12.19 Передняя антенна

12.19. Передняя антенна

ОБЩИЕ СВЕДЕНИЯ

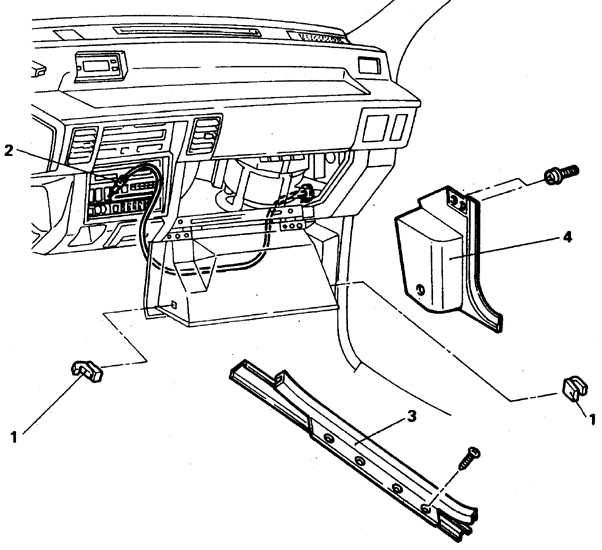

Типичное расположение антенного кабеля

Передняя антенна Mitsubishi Pajero
1. Фиксатор ящика
2. Разъем 		3. Накладка порожка
4. Облицовка нижней боковины салона

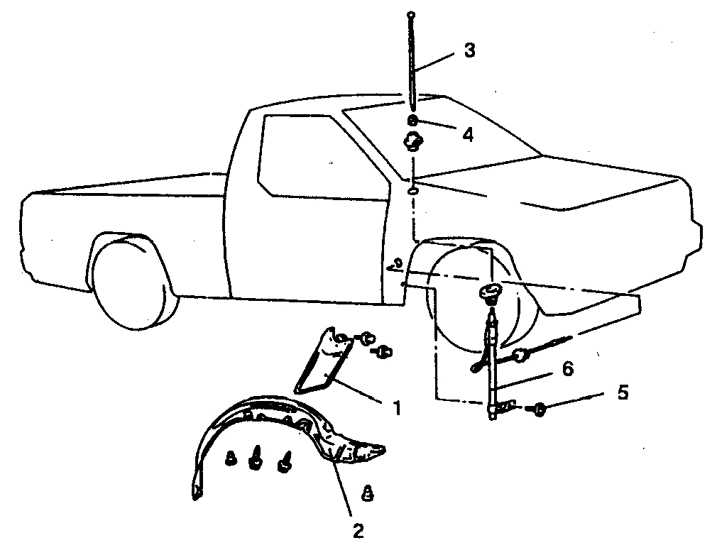

Типичное крепление антенны (1992-98)

Передняя антенна Mitsubishi Pajero
1. Грязеотражатель
2. Защитная панель
3. Мачта		 4. Гайка основания мачты
5. Винт основания
6. Основание мачты

Доступ к основанию антенны

Передняя антенна Mitsubishi Pajero
1. Гайка
2. Мачта
3. Крыло 		4. Экран
5. Основание

На автомобилях 1983-91 гг. для доступа к основанию антенны надо снять переднее крыло.

Настоящая процедура определяет порядок замены кабеля в сборе с основанием антенны. Мачту можно вывернуть из экрана основания и снять отдельно.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Чтобы достать кабель задней антенны, надо снять напольные секции, правое переднее и заднее сиденья, накладку боковины, накладку средней стойки, заднюю нижнюю панель, коврик и отсоединить кабель со стороны приемника и антенны.
2. Достаньте приемник и отсоедините антенный кабель.
3. Отожмите фиксаторы и снимите ящик для мелочей, в проеме ящика отсоедините защелки кабеля.
4. Отверните гайку нижнего основания антенны на крыле, выверните мачту антенны.
5. ЗНа автомобилях 1983-91 гг. снимите переднее крыло.
6. На автомобилях 1992-98 гг. снимите защитную панель колесной ниши.
7. Снимите верхнюю часть основания антенны (экран) и осторожно протяните кабель сквозь отверстие.
8. Если предусмотрен электропривод антенны, то отсоедините разъем привода.
9. Снимите основание антенны и электродвигатель (если предусмотрен).
10. Установка выполняется в обратном порядке.
