12.28 Выключатель дверного замка

12.28. Выключатель дверного замка

ОБЩИЕ СВЕДЕНИЯ

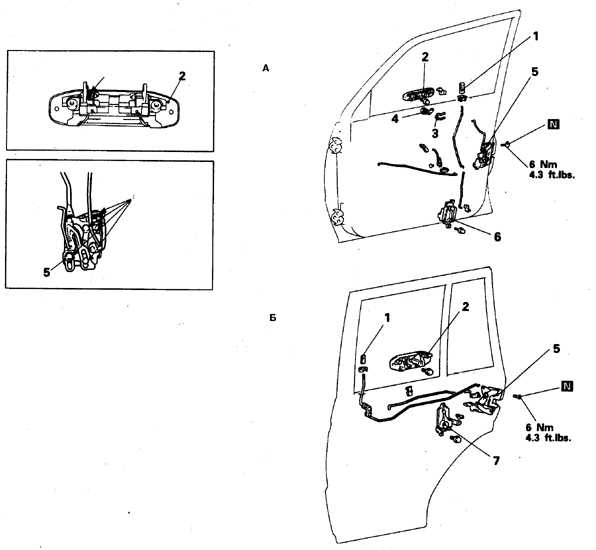

Дверной замок и рукоятка передней (вверху) и задней двери (на вставках – места смазки при сборке)


1. Кнопка блокировки замка 2. Ручка 3. Скоба	4. Выключатель замка 5. Механизм замка 6, 7. Электропривод

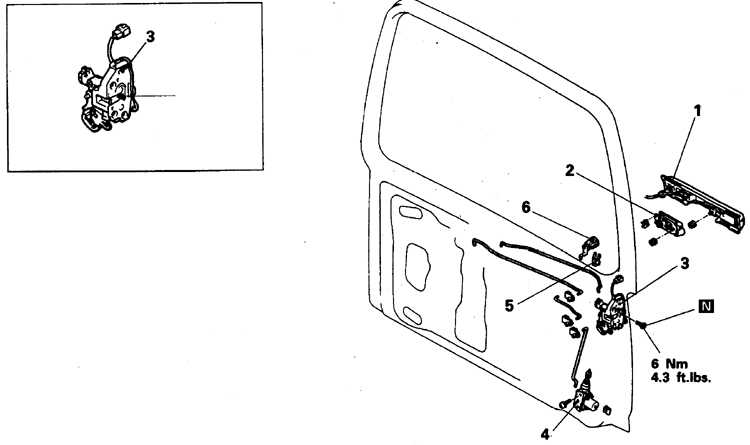

Дверной замок и рукоятка задней крышки (1992-98) (на вставке – место смазки при сборке)


1. Облицовка фонаря подсветки номерного знака 2. Ручка 3. Механизм замка	4. Электропривод 5. Скоба 6. Выключатель замка

Дверной замок и рукоятка задней крышки (1992-98) (на вставке – место смазки при сборке)


1. Внутренняя панель и водозащитный экран 2. Кронштейн 3. Облицовка	4. Ручка наружная 5. Ручка внутренняя 6. Замок 7. Электропривод

Снятие и установка

Предупреждение

При демонтаже дверных замков часть креплений тяг механизма привода замка будет повреждена, поэтому для сборки заготовьте новые крепления (скобы, защелки и др.)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Опустите стекло и снимите внутреннюю панель двери.

2. Осторожно удалите уплотнитель оконного стекла.

3. Удалите скобы крепления тяг замка к ручке и барабану выключателя (на части автомобилей рекомендуется отсоединить тяги на механизме замка).

Выключатель замка, вмонтированный в ручку

4. Отсоедините разъемы проводов.

5. Отверните гайки и снимите ручку. Замок из ручки следует удалить в мастерской квалифицированным специалистом.

6. Установка выполняется в обратном порядке.

Выключатель замка, вмонтированный в дверь

7. Удалите подковообразную скобу и снимите барабан выключателя. Ремонт выключателя ремонтируется в мастерской квалифицированным специалистом.

8. Установка выполняется в обратном порядке.

Выключатель замка задней крышки

9. Процедура ничем не отличается от описанной для дверных замков.
