10.4.6 Рулевые тяги

10.4.6. Рулевые тяги

ОБЩИЕ СВЕДЕНИЯ

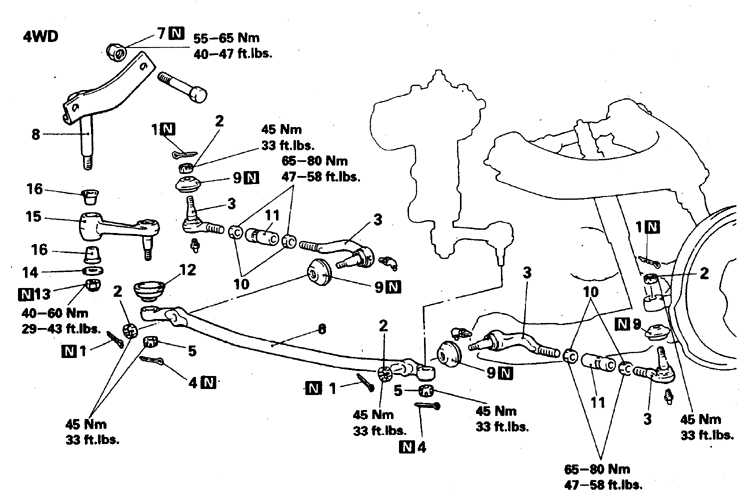

Рулевые тяги и моменты затяжки соединений (1983-91)

1, 4. Шплинт
2, 5. Корончатая гайка
3. Наконечники тяг
6. Средняя тяга
7, 13. Самоподжимные гайки
8. Шпилька крепления
маятникового рычага

9, 12. Чехлы
10. Гайки
11. Муфта
14. Шайба
15. Маятниковый рычаг
16. Втулка
N – заменить при сборке

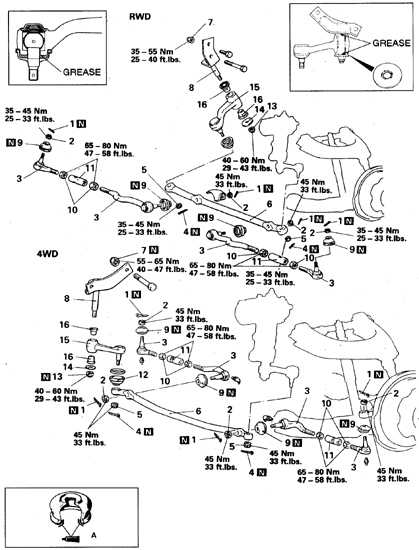

Рулевые тяги и моменты затяжки соединений (1992-98)

N – заменить при сборке
1, 4. Шплинт
2, 5. Корончатая гайка
3. Наконечники тяг
6. Сряедняя тяга
7, 13. Самоподжимные гайки
8. Шпилька и кронштейн крепления маятникового рычага

9, 12. Чехлы
10. Гайки
11. Муфта
14. Шайба
15. Маятниковый рычаг
16. Втулка
А. Смазать герметиком ЗМ ATD 8663
или эквивалентным

Снятие и установка

СОШКА

Снятие сошки облегчается на снятом рулевом редукторе.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите передок автомобиля и снимите колесо.

2. Расшплинтуйте и отверните корончатую гайку пальца, с помощью съемника выпрессуйте палец сошки из центральной тяги (запрещается использовать клиновидный ударный съемник).

3. Отверните корончатую гайку вала сошки и спрессуйте сошку съемником МВ990809-01.

4. Установите сошку в обратном порядке.

5. Совместите метки на валу и на сошке.

6. Затяните гайку сошки с моментом 140 Н.м.

7. Замените чехол тяги и шплинт, затяните гайку пальца с моментом 40 Н.м.
