13.14.1 Аудиосистема

13.14. Аудиосистема

13.14.1. Магнитола и CD-проигрыватель

ОБЩИЕ СВЕДЕНИЯ

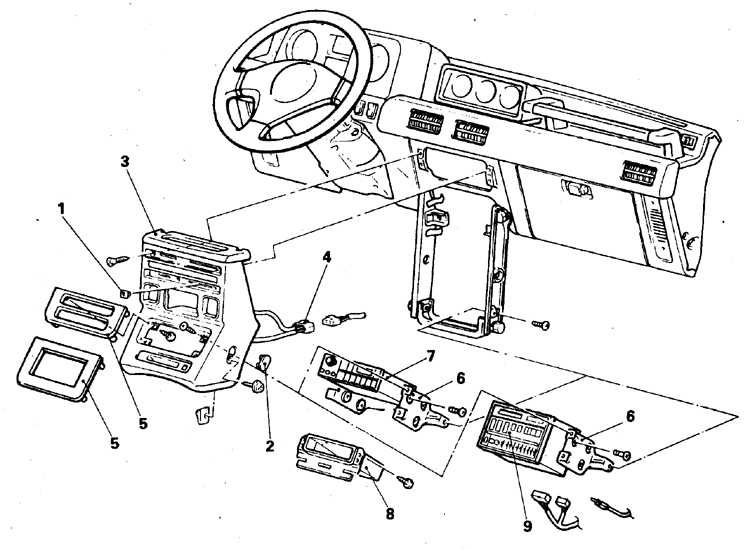

Детали монтажа приемника (магнитолы) на а/м 1987-91 гг.

Аудиосистема Mitsubishi Pajero
1. Рукоятки
2. Заглушка
3. Центральная панель
4. Разъем
5. Фальшпанель 		6. Кронштейн
7. Приемник
8. Коробка (для а/м
только с приемником)
9. Магнитола

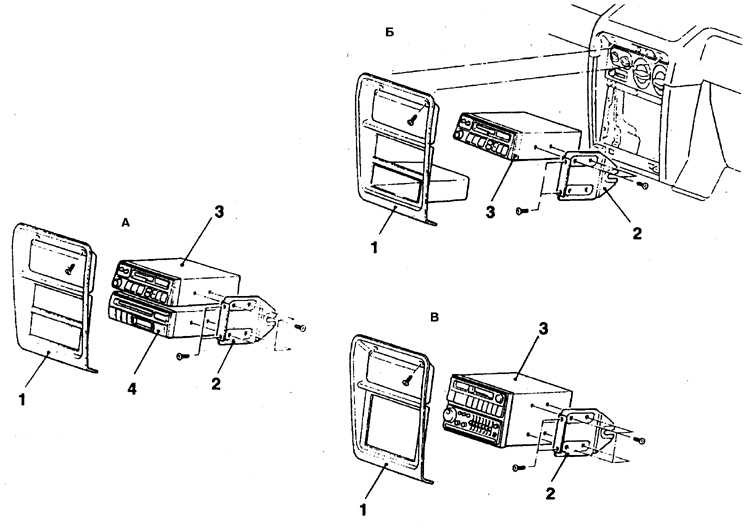

Детали монтажа магнитолы/ CD-проигрывателя на а/м 1992-98 гг.

Аудиосистема Mitsubishi Pajero
1. Облицовка
2. Кронштейн
3. Магнитола
4. СD-проигрыватель 		а. Магнитола и
СD-проигрыватель
б. Магнитола тип А
в. Магнитола тип В

Снятие и установка

АВТОМОБИЛИ 1987-91 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите центральную панель, снимите фальшпанель приемника.
3. Отсоедините от центральной панели кронштейн приемника и снимите приемник.

АВТОМОБИЛИ 1992-98 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите облицовку, отверните винты крепления и достаньте магнитолу, обозначьте и отсоедините провода (при необходимости снимите ящик для мелочей, повернув фиксаторы, и отсоедините от магнитолы провода с тыльной стороны).
