13.14.2 Передние и задние динамики

13.14.2. Передние и задние динамики

ОБЩИЕ СВЕДЕНИЯ

Крепление передних динамиков на а/м 1983-91 гг.


1. Винты	2. Передние динамики

Крепление задних динамиков на а/м 1983-91 гг.


1. Винты 2. Облицовка	3. Задний динамик 4. Кронштейн

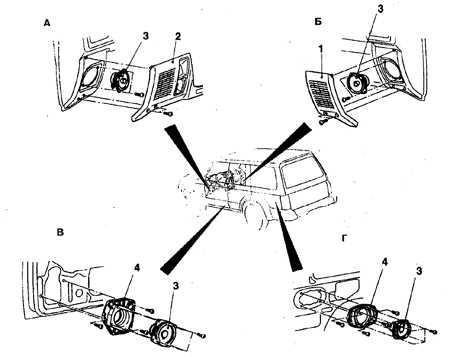

Крепление динамиков на а/м 1992-98 гг.


а. Передний динамик левый б. Передний динамик правый в. Дверной динамик г. Задний динамик	1, 2. Облицовка 3. Динамик 4. Водонепроницаемый кожух

Снятие и установка

ПЕРЕДНИЕ ДИНАМИКИ (1983-91)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Отверните винты крепления и достаньте динамик с тыльной стороны передней панели, отсоединив провода.

3. Установка выполняется в обратном порядке.

ЗАДНИЕ ДИНАМИКИ

В 2-дверном варианте динамики крепятся на боковине кузова перед нишей заднего колеса. На 4-дверном кузове динамики крепятся над нишей заднего колеса.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы

2. Отверните винты и снимите декоративную решетку динамика, затем отверните винты и снимите динамик с кронштейна, отсоедините провода.

АВТОМОБИЛИ 1992-98 ГГ.

На этих моделях установлено 6 динамиков, – 2 по углам передней панели снизу, 2 на передних дверях и 2 за нишами задних колес. Дверные и задние динамики закрыты водонепроницаемыми кожухами.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для снятия отсоедините батарею от массы, отверните винты и снимите облицовку динамика, затем достаньте динамик и отсоедините провода.

2. Для снятия дверных и задних динамиков следует также снять декоративные панели двери и боковины кузова, соответственно.
